SYSTEM DRZWI PODWIESZANYCH
|
||||
|
|
||||
|
W skład opakowania wchodzą:
|
||||
|
|
||||
|
1. Wózek
2. Wkręty do drewna 06x35
3. Wkręty do drewna 06x35
4. Podkładka stopniowana 06,3
5. Prowadnik dolny
|
2 szt.
4 szt. 2 szt. 4 szt. 1 szt. |
|||
|
|
||||
|
INSTRUKCJA MONTAŻOWA SYSTEMU
|
||||
|
|
||||
|
Montaż wózka górnego.

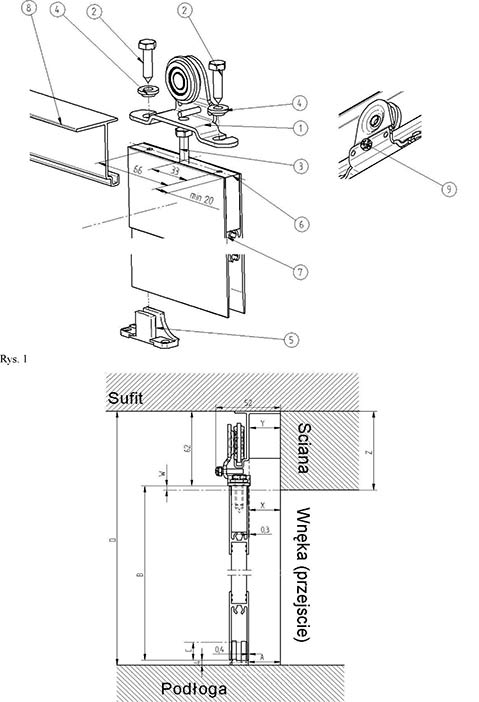

1. Wykonać w zamocowanych po górnego profilu kostkach (6), wiertłem 04, otwory pod wkręty (2) i (3). (Otwory wykonać uwzględniając wymiary i zalecenia położenia przedstawione na rysi).
2. Wkręcić do końca w środkowe otwory wkręty (3).
3. Wkręcić do połowy w zewnętrzne otwory wkręty (2), po wcześniejszym założeniu na nie podkładek stopniowanych (4)
4. Zamontować wózek (1) tak aby podkładki (4) weszły w przecięte otwory wózka.
5. Dokręcić wkręty (2).
Montaż prowadnika dolnego.
Prowadnik montuje się w celu zapobiegania odchylania się od pionu skrzydła drzwi (7) podczas przesuwania.
1. Prowadnik mocować wg wymiarów i zaleceń przedstawionych na rys 2
2. Jeżeli ustalenie odległości od ściany jest niemożliwe należy ustawić skrzydło drzwi w pionie.(Uwaga jeżeli wózki są zamocowane poprawnie swobodne zwisanie drzwi zapewnia ich pionowe ustawienie).
3. Wsunąć w profil prowadnik (5) i rozsunąć jego pióra max na szerokość 11 mm.
4. Przykręcić prowadnik do podłoża.
Montaż skrzydła drzwi.
1. Wykręcić wkręty (9) na tyle aby wkręcona była tylko V ich długości.
2. Skrzydło (7) z zamontowanymi wózkami (1) nałożyć na prowadnik (5) dolny a następnie na tor (prowadnicę) (8).
3. Zablokować przed wypadaniem z toru wózek (1), poprzez wkręcenie do końca wkrętów (9).
Sposób regulacji wysokości zawisu drzwi.
1. Regulację wykonuje się przy pomocy wkrętów (2) i (3).
2. Opuszczanie drzwi realizuje się poprzez wykręcanie wkrętów (2).
3. Po opuszczeniu drzwi na żądana wysokość należy wkręt (3) wykręcić do styku z wózkiem (1) w celu usztywnienia połączenia wózka ze skrzydłem.
4. Podnoszenie drzwi realizuje si poprzez wkręcanie wkrętów (3) i (2).
5. Zakres regulacji wynosi 15 mm.
Rysunki pomagające w ustaleniu niektórych wymiarów potrzebnych do zmontowania systemu przedstawiono na rysunku 2.
A - odsunięcie prowadnika dolnego od ściany
B - wysokość skrzydła
C - zakres regulacji
D - wysokość pomieszczenia
W - część zabudowy zasłonięta przez skrzydło drzwi
X - odstęp drzwi od ściany
Y - grubość listwy dystansowej toru
Z - wysokość części zabudowy (ściany) nad wnęką
A = X +0,4
B = D - 62 - 4 - C X = Y + 0,3 Z = 62 + W |
||||
|
|
||||
|
|
||
 |
||
|
|
||
|
Rys. 2
|
||
|
|
